Har qanday ma'lumot markazini qurish yoki kengaytirishda kabellar qarorlari hamma narsani quyi oqimga-havo oqimini boshqarish, o'zgartirish nazorati, masshtablilik va jamoangiz muammoni ertalab soat 2 da qanday tezlikda ajratib olishini belgilaydi. Strukturaviy kabel magistralini belgilaydigan komponentlar orasida magistral kabellar eng tez-tez ko'rsatilgan va eng ko'p noto'g'ri tushuniladiganlardan biridir.
Magistral kabel - bu tarqatish punktlari o'rtasida bir tartibli rejimda bir nechta ulanishlarni o'tkazish uchun mo'ljallangan{0}}oldindan tugatilgan, ko'p-tolali yoki ko'p-o'tkazgichli kabel majmuasi. Tolali muhitda magistral kabellar odatda 8, 12, 16 yoki 24 ta tolalarni bitta interfeysga ulash uchun MPO/MTP-uslubidagi konnektorlardan foydalanadi, bu esa shkaflar, qatorlar, yamoq zonalari yoki xonalar oʻrtasida yuqori zichlikdagi magistral aloqalarni yaratadi. O'nlab alohida iplarni tortib olish o'rniga, jamoalar bitta montajni o'rnatadilar-zavod-tugatilgan, sinovdan o'tgan va yoqishga tayyor.
Ma'lumot markazi infratuzilmasida magistral kabellar nima uchun muhim?
Ma'lumotlar markazlari - bu bo'sh joy, sovutish, ish vaqti va o'sish hammasi toza, oldindan aytib bo'ladigan ulanishga bog'liq bo'lgan tuzilgan jismoniy muhit. Magistral magistral yo'lda tiqilib qolishni kamaytiradi, marshrutni soddalashtiradi va kelajakdagi qo'shimchalar, harakatlanishlar va o'zgarishlarni kamroq bezovta qiladi. Korningga ko'rama'lumotlar markazi kabellari yechimlari hujjatlari, oldindan tugatilgan magistral tizimlar oʻrnatish murakkabligini kamaytirish, oʻrnatish vaqtini tezlashtirish va 2-tolali dupleksdan parallel-optik arxitekturaga tuzilgan migratsiya yoʻlini taʼminlash uchun maxsus ishlab chiqilgan.
Bu port zichligi oshishi bilan ko'proq ahamiyatga ega. Jamoalar parallel optikadan foydalangan holda 40G, 100G yoki 400G ga o'tishganda, har bir yo'l alohida bo'shashmasdan qurilgan bo'lsa, magistral kabelni tezda boshqarib bo'lmaydi. Yaxshi rejalashtirilgan magistral arxitekturasi-bugungi kunda sizga toza jismoniy yoʻllarni va keyingi tezlik darajasi uchun real yangilanish yoʻlini taqdim etadi. Ko'pgina qayta jihozlash loyihalarida eng ko'p kurashayotgan jamoalar magistral kabellarni dastlabki qurish paytida o'ylangan deb hisoblaganlardir.

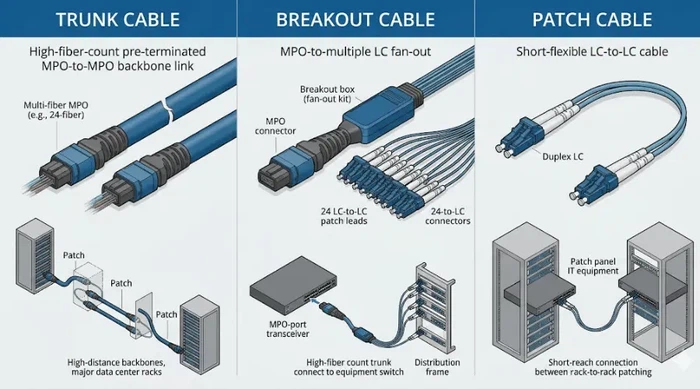

Magistral kabel va boshqalar. Breakout kabel va yamoq kabeli
Ushbu uchta kabel turi tuzilgan kabellarda turli rollarni bajaradi va ularni chalkashtirib yuborish ma'lumotlar markazi loyihalarida eng keng tarqalgan buyurtma xatolaridan biridir. Mana ular qanday qilib solishtiriladi:
| Xususiyat | Magistral kabel | Chiqib ketish kabeli | Patch kabeli |
|---|---|---|---|
| Birlamchi funktsiya | Tarqatish nuqtalari orasidagi-tolalar-yuqori | Bitta multi{0}tolali ulagichni bir nechta alohida ulagichlarga ajratadi | Uskuna darajasida -nuqtaga{1}}qisqa ulanish |
| Oddiy ulagich | MPO-to-MPO yoki MPO-to-kassetalar | MPO bir nechta LC, SC yoki shunga o'xshash | LC{0}}to-LC, SC-to-SC yoki shunga o'xshash dupleks juftliklari |
| Oddiy foydalanish | Qator-to{1}}qator, rack{2}}to-rack, panel-to-panel magistral | Port fanini{0}}alohida qurilma portlariga almashtiring | Uskunalar-to-panel yoki panel-to-qisqa havolalar |
| Elyaflar soni | 8, 12, 24 yoki undan yuqori | 8, 12 yoki 24 tolalar, alohida juftlarga bo'linadi | Odatda 2 ta tola (dupleks) |
| Uzunlik | Odatda 5 m dan 100+ m gacha | Odatda 1 m dan 10 m gacha | Odatda 0,5 m dan 5 m gacha |
Agar sizning maqsadingiz raftlar, qatorlar yoki panellar o'rtasida tashkil etilgan magistral kabel bo'lsa, amagistral kabelodatda to'g'ri toifadir. Agar sizga bir nechta alohida LC yoki SC so'nggi nuqtalariga chiqish uchun yuqori{1}}bir yuqori tezlikdagi MPO porti kerak bo'lsa, sizuzilish kabeli. Uskunalar va patch panellar o'rtasidagi qisqa so'nggi ulanishlar uchun standarttolali patch shnurito'g'ri mos keladi. MPO kabel toifalarini chuqurroq taqqoslash uchun bizning maqolamizga qarangMPO kabel turlari bo'yicha qo'llanma.
Elyaf va mis magistral kabellar
Har bir magistral kabel tolali emas. Mis magistral agregatlari-odatda to‘plangan Cat6 yoki Cat6A-oldindan tugatilgan RJ45 uchlari bilan ishlaydi-hali ham mavjud va qisqa{7}}ulanish uchun{8}}qatlamli ulanishlar yoki eski muhitlar uchun mantiqiy bo‘lishi mumkin. Biroq, zamonaviy yuqori zichlikdagi maʼlumotlar markazlarining koʻpchiligida tolali magistrallar standart tanlovdir, chunki ular 10G va undan yuqoriroq port zichligi, kamroq ogʻirlik va tozaroq masshtabni qoʻllab-quvvatlaydi.
Elyaf ichida asosiy qaror o'rtasidamultimodvayagona rejim.
| Faktor | Ko'p rejimli magistral | Yagona rejimli magistral |
|---|---|---|
| Oddiy kirish | ~300–400 m gacha (100G da OM4) | Optikaga qarab 2 km, 10 km, 40 km+ |
| Umumiy tola navlari | OM3, OM4, OM5 | OS2 |
| Optik narx | Qisqa havolalar uchun har bir-port uchun pastroq | Har bir{0}}port uchun yuqoriroq, lekin tushib ketmoqda |
| Eng yaxshi mos | Bino ichidagi, qisqa maʼlumotlar markazlari- | Kampus,-binolararo yoki kelajakni tekshirish-stsenariylari |
| Yangilash yo'li | 10G–100G parallel optika uchun yaxshi | 100G+ izchil va uzoq{2}}dizaynlar uchun yaxshiroqdir |
Yagona maʼlumotlar zalidagi qisqa ichki yuqori zichlikdagi havolalar uchun koʻp rejimli tranking (OM4 yoki OM5) koʻpincha yetarli va tejamli-boʻladi. Agar muhitingiz uzoqroq ishlashni, kampus{5}}darajasida ulanishni talab qilsa yoki keyinroq yuqori tezlikka o‘tayotganda media yangilanishidan qochmoqchi bo‘lsangiz,yagona rejim (OS2)yaqindan ko'rib chiqishga arziydi. Toʻgʻri javob foydalanish imkoniyatlariga, kommutatsiya platformangiz qoʻllab-quvvatlaydigan optikaga, byudjetga va uch{1}}-besh{3}}yilgacha yangilash rejangizga bogʻliq.
MPO/MTP magistral kabellari qanday ishlaydi?
Tolali trankingda siz MPO va MTP atamalariga tez-tez duch kelasiz. MPO (Multi{1}}fiber Push On) IEC 61754-7 va TIA-604-5 (FOCIS 5) standartlari bilan belgilangan ulagich turidir. MTP ro'yxatdan o'tgan savdo belgisidirUS Conec, ular qattiqroq mexanik toleranslar uchun qurilgan MPO ulagichining -takomillashtirilgan versiyasiga ishora qiladi. Batafsil taqqoslash uchun bizning maqolamizga qarangMTP va MPO muhandisi tanlovi bo'yicha qo'llanma.
MPO konnektorlari bir ferrulda bir nechta tolalarni olib yuradi. Maʼlumotlar markazining eng keng tarqalgan konfiguratsiyalari 8{6}}tolali, 12-tolali va 24-tolali, ammo yuqoriroq raqamlar mavjud. Ular kalitli va erkak (pinli) va ayol (pinsiz) versiyalarida keladi. Birinchi marta xaridorlarni hayratda qoldiradigan muhim tafsilot: uskunaning MPO portlari erkakdir, shuning uchun to'g'ridan-to'g'ri uskunaga ulanadigan magistral kabellar bu uchidagi ayol ulagichlar bilan tugashi kerak.
Magistral kabel dizayni tolalar soni va jinsidan tashqari, kalit konfiguratsiyasi va qutblanish usuli bo'yicha qarorlarni ham talab qiladi. Ushbu o'zgaruvchilar uzatish va qabul qilish yo'llari zanjirning har bir bo'g'ini bo'ylab to'g'ri tekislanganligini aniqlaydi. TIA-568 standarti MPO tizimlari uchun uchta qutblanish usulini (A, B va C) belgilaydi va noto‘g‘ri tanlansa, havola-har bir alohida komponent alohida holatda yaxshi sinovdan o‘tgan taqdirda ham ishlamaydi. 40G va 100G parallel{8}}optik muhitlarda, MPO dagi har bir tola alohida boʻlakka ega boʻlsa, qutblilik xatoliklari tez-tez muvaffaqiyatsiz oʻzgarishlar manbai boʻlib, muammolarni bartaraf etish uchun bir necha soat vaqt sarflaydi.
Umumiy magistral kabeldan foydalanish holatlari
Raflar, qatorlar yoki tarqatish joylari orasidagi magistral ulanish.
Bu asosiy foydalanish holati. Asosiy tarqatish joylari (MDA) va uskunalarni tarqatish joylari (EDA) o'rtasida o'nlab individual tolali iplarni ishlatish o'rniga, jamoalar toza va tuzilgan yo'lni yaratish uchun bir yoki bir nechta magistral majmualarni o'rnatadilar. Kengaytirish butun yo'llarni qayta-tortish o'rniga rejalashtirilgan marshrutlarga magistrallarni qo'shish masalasiga aylanadi.
Yuqori ulanishlar va yig'ish qatlamlarini almashtiring.
Barglarning{0}}umurtqa pogʻonasi yoki-rack arxitekturasining yuqori-konsolidatsiyalangan MPO tolali liniyalari simi oʻtkazgichlar va yoʻllarni chalkashtirmasdan, kommutatsiya sathlarini birlashtiradi. QSFP+ va QSFP28 parallel variantlari kabi-ba'zi yuqori tezlikdagi optik modullar-oddiy dupleks juftliklarga emas, balki ko'p{9}}tolali MPO ulanishlariga tayanadi, bu esa magistral kabellarni tabiiy ravishda moslashtiradi.
Yamoq paneli, kasseta va -meni kutib olish xonasining oʻzaro ulanishi.
Birgalikda joylashish muhitida oʻzaro ulanish va uchrashish xonalari- asosiy ulanish markazlari hisoblanadi. Strukturaviy magistral kabellar shkaflar orasidagi toza o'tishni qo'llab-quvvatlaydi,tarqatish ramkalari, va tashuvchi ulanishlari. Bu, shuningdek, magistral{1}}to{2}}kassetalar arxitekturasi qimmatli bo‘lib,-kasetlarda magistral tolalarni panel darajasida alohida LC yoki SC portlariga chiqishiga imkon beradi.
To'g'ri magistral kabelni qanday tanlash mumkin: bosqichma-bosqich-bosqichma{1}}
To'g'ri magistral kabelni tanlash kabel katalogidan emas, balki arxitekturadan boshlanadi. Agar jamoangiz -birinchi marta muddatidan oldin tugatilgan trunklarga buyurtma berayotgan bo‘lsa, yetkazib beruvchiga murojaat qilishdan oldin ushbu bosqichlarni bajarib, eng keng tarqalgan va qimmatga tushadigan xatolarning oldini oladi.
1-qadam: Joriy tezlik darajasini va keyingi rejalashtirilgan yangilashni aniqlang.
Siz faqat 10G havolalarini qo'llab-quvvatlayapsizmi yoki keyingi yangilash davrida 40G, 100G yoki 400G ga o'tishni kutyapsizmi? Javob tolalar sonini, ulagich turini va sizga parallel{4}}optik yoki dupleks-asosiy tranking zarurligini aniqlaydi. Corning{7}}oldindan tugatilgan magistral tizimlari dupleks va parallel{8}}optik arxitekturalar oʻrtasida migratsiya yoʻli sifatida maxsus joylashtirilgan, bu esa nima uchun bu qadam birinchi oʻrinda turishini koʻrsatadi.
2-qadam: Yagona rejim va ko'p rejim o'rtasida tanlang.
Buni kirish talablari, kommutatsiya platformangiz qo'llab-quvvatlaydigan optika va umumiy egalik narxiga asoslang. Bitta zaldagi qisqa ichki havolalar odatda multimodga (OM4) ishora qiladi. Uzunroq ishlash, kampus ulanishi yoki keyinchalik media yangilashdan qochish istagi singlemode (OS2) ga ishora qiladi.
3-qadam: Ulagich strategiyangizni tasdiqlang.
Toʻgʻridan-toʻgʻri uskuna ulanishlari uchun MPO-to-MPO trankingi kerakmi? Panelda LC yoki SC ga o'tish uchun MPO-to-kassetali arxitektura kerakmi? Yoki kombinatsiyami? Bu magistral va qaerda qadamdiruzilish kabelitalablar ko'pincha aralashib ketadi.
4-qadam: Tolalar sonini, jinsini, kalitlarini va qutblanish usulini tekshiring.
Bu erda eng qimmat buyurtma xatolari sodir bo'ladi. Kassetalaringiz va panellaringiz qaysi qutblanish usulini (TIA uchun A, B yoki C-568) ishlatishini tasdiqlang, har bir ulanish nuqtasida jins mos kelishini tekshiring va kalitlar mosligini ikki marta tekshiring. Bitta nomuvofiqlik butun magistral majmuasini yetib kelganda yaroqsiz holga keltirishi mumkin.
5-qadam: Marshrut uzunligini o'lchash va tasdiqlash.
Oldindan{0}}tugatilgan yig'ilishlar maydonni tugatish vaqtini yo'q qiladi, lekin ular siz faktdan keyin uzunlikni o'zgartira olmasligingizni ham bildiradi. Buyurtma berishdan oldin-jumladan, vertikal ko‘targichlar, simi trubkasi burilishlari va bo‘sh halqalarni-o‘lchab ko‘ring. 2 metr juda qisqa bo'lgan kabel darhol loyiha kechikishini yaratadi; 10 metr juda uzun bo'lgan kabel yo'llar va kabelni boshqarishda keraksiz hajmni qo'shadi.
6-qadam: Oʻrnatishdan keyingi sinov-va hujjatlarni rejalashtirish.
Zavod sinovlari natijalari kabelning ishlab chiqaruvchidan spetsifikatsiyada qolganligini tasdiqlaydi. Ular sizning ob'ektingiz bo'ylab jo'natish, ishlov berish, tortish va yo'naltirishdan keyin ham u spetsifikatsiyalarga javob berishini tasdiqlamaydi. Byudjet vaqtikiritish yo'qolishiva har bir o'rnatilgan magistralda uzluksizlikni sinovdan o'tkazing va birinchi kabel kirishidan oldin yorliqlash va qutblilik hujjatlari standartini o'rnating.
Buyurtma berishdan oldin: -Xariddan oldingi nazorat roʻyxati
Magistral kabelni sotib olishda keng tarqalgan rejalashtirish xatosi uni oddiy aksessuarlar sotib olish kabi ko'rib chiqishdir. Amalda, magistral kabelning texnik xususiyatlari sizning tuzilgan kabel dizayningiz bilan chambarchas bog'langan. Magistral kabel buyurtmasini yakunlashdan oldin ushbu nazorat ro'yxatidan foydalaning:
- Joriy tezlik darajasi va rejalashtirilgan keyingi yangilash tasdiqlandi
- Media turi tanlangan (ko‘p rejimli OM3/OM4/OM5 yoki bitta rejimli OS2)
- Ulagich turi tasdiqlangan (MPO-12, MPO-24 yoki boshqa)
- Jins har bir magistral uchun ikkala tomondan tasdiqlangan
- Polarit usuli hujjatlashtirilgan va kassetalar/panellarga moslashtirilgan
- Kirish konfiguratsiyasi tasdiqlandi
- Haqiqiy yo'llar bo'yicha o'lchangan marshrut uzunligi, shu jumladan bo'shashmaslik
- Sinov rejasini{{0}oʻrnatishdan keyin (kiritish yo'qolishi va qaytish yo'qolishichegaralar belgilangan)
- Belgilash va hujjatlashtirish standartlari o'rnatildi
- Yetkazib beruvchining yetkazib berish muddati loyiha jadvaliga muvofiq tasdiqlangan
Buyurtma va joylashtirishda keng tarqalgan xatolar
| Xato | Natija | Qanday qilib oldini olish mumkin |
|---|---|---|
| Chiqib ketish kabeli kerak bo'lganda magistral kabelga buyurtma berish | Kabel so'nggi nuqta uskunasiga ulana olmaydi; qayta-buyurtma talab qiladi | Buyurtma berishdan oldin ikkala uchida ham xarita ulanish turi |
| Bir yoki ikkala uchida noto'g'ri MPO jinsi | Ulagich uskuna yoki panel portiga ulanmaydi | Har bir ulanish nuqtasida erkak/ayol talablarini tekshiring |
| Magistral va kasseta o'rtasidagi polaritning mos kelmasligi | Qabul/uzatuvchi yo‘laklar noto‘g‘ri joylashtirilgan; havola muvaffaqiyatsiz tugadi yoki xatoliklarni keltirib chiqaradi | Hujjat va barcha komponentlar bo'ylab qutblanish usulini (A, B yoki C) moslang |
| Marshrut uzunligini noto'g'ri o'lchash | Kabel juda qisqa (loyiha kechikishi) yoki juda uzun (ortiqcha bo'shashmaslik, yo'lning tartibsizligi) | Haqiqiy yo'lni o'lchang, shu jumladan ko'targichlar, burilishlar va bo'sh halqalar |
| Oʻrnatishdan keyingi test-oʻtkazib yuborilmoqda | Shikastlangan tolalar yoki pasaygan ishlash ishlab chiqarish trafigini to'xtatmaguncha ushlanmaydi | Zavod sinovi natijalaridan qat'i nazar, o'rnatishdan keyin har bir magistralni sinab ko'ring |
| Yorliq yoki qutblilik hujjatlari yo'q | Muammolarni bartaraf etish va kelajakdagi o‘zgarishlar vaqtni-talab qiladigan taxminlarga aylanadi | Ishga tushirishdan oldin ikkala uchini belgilang va kabel ma'lumotlar bazasida qutblilikni yozing |
O'rnatish va sinovdan o'tkazishning eng yaxshi amaliyotlari
Oldindan tugatilgan magistral kabellarning-asosiy afzalliklaridan biri bu tezroq oʻrnatish-maydonni birlashtirish,-saytda sayqallashning yoʻqligi va ulagichning yanada barqaror sifati. Shu sababli, so'nggi o'n yil ichida-oldindan tugatilgan tizimlar korporativ va yuqori miqyosdagi ma'lumotlar markazlarini qurishda asosiy yondashuvga aylandi.
Biroq, "zavodda{0}}sinovdan o'tgan" "maydon tekshiruvini o'tkazib yuborish" degani emas. Ga binoanFluke Networks MPO/MTP sinovlari bo'yicha qo'llanma, oldindan toʻxtatilgan tolaga-faqat zavodda sinovdan oʻtganidek kafolat beriladi. Tashish, saqlash, egilish kuchlanishi va o'rnatish vaqtida tortish kuchlanishi tolaning shikastlanishiga yoki qo'shimcha yo'qotishning oshishiga olib kelishi mumkin. Har bir tola sizning dizayningiz boʻyicha belgilangan havolani yoʻqotish byudjetiga mos kelishini tekshirish uchun-oʻrnatishdan keyin kalibrlangan optik yoʻqotish sinovlari toʻplami (OLTS) bilan sinovdan oʻtish zarur.
Hujjatlar intizomi sinov kabi muhimdir. Har bir magistral har ikki uchida noyob identifikator bilan etiketlanishi, kabel ma'lumotlar bazasiga joylashtirilishi va aniq polarit yozuviga bog'lanishi kerak. Yuzlab yoki minglab MPO magistral ulanishlari bo'lgan muhitda, dastlabki joylashtirish paytida ushbu bosqichni o'tkazib yuboradigan jamoalar muammolarni bartaraf etish va keyinchalik o'zgarishlarni boshqarish uchun muntazam ravishda ikki-uch baravar ko'p vaqt sarflaydi. Tarkibi tuzilganoptik tolali kabelni o'rnatish jarayonihech narsa o'tkazib yuborilmasligiga yordam beradi.
Magistral kabellar haqida tez-tez so'raladigan savollar
Magistral kabel va uzilish kabeli o'rtasidagi farq nima?
Magistral kabel - MPO{0}}to-MPO yoki MPO{2}}to-kassetali ulanishlar yordamida tarqatish punktlari o‘rtasida bir nechta tolalarni o‘tkazuvchi magistral birikma. O'chirish kabeli bitta ko'p tolali MPO ulagichini oladi va so'nggi nuqta qurilma ulanishlari uchun uni bir nechta alohida ulagichlarga (odatda LC yoki SC) chiqaradi. Agar sizga tashkillashtirilgan magistral yugurish kerak bo'lsa, magistraldan foydalaning. Agar bitta yuqori{8}}tezlikli portni bir nechta pastroq{9}}portlarga bo‘lish kerak bo‘lsa, uzilishdan foydalaning.
Magistral kabellar har doim optik tolalimi?
Yoʻq. Mis magistral majmualari (jamlangan Cat6/Cat6A-oldindan tugatilgan RJ45 uchlari bilan) mavjud va ular baʼzi kirish{5}}qatlamlari va eski ilovalarida qoʻllaniladi. Biroq, tolali magistral kabellar zamonaviy ma'lumotlar markazi muhitlarida ancha keng tarqalgan, chunki ular 10G va undan yuqorida yuqori zichlik, uzoqroq kirish va tozaroq masshtabni qo'llab-quvvatlaydi.
MPO va MTP ulagichlari o'rtasidagi farq nima?
MPO (Multi{0}}fiber Push On) IEC 61754-7 tomonidan belgilangan ulagich standartidir. MTP - bu US Conec tomonidan ishlab chiqarilgan savdo markali, unumdorligi oshirilgan MPO varianti boʻlib, u kamroq qoʻshish yoʻqotilishi uchun qattiqroq mexanik bardoshliklarga moʻljallangan. MTP konnektorlari standart MPO konnektorlari bilan bir-biriga mos keladi. To'liq taqqoslash uchun yuqoridagi MTP va MPO tanlash qo'llanmamizga qarang.
Oldindan tugatilgan magistral kabellar-oʻrnatilgandan keyin ham sinovdan oʻtishi kerakmi?
Ha. Zavod sinovi nazorat qilinadigan sharoitlarda ishlashni tasdiqlaydi, ammo tashish, ishlov berish va o'rnatish tolaning shikastlanishiga yoki ulagichning ifloslanishiga olib kelishi mumkin. Fluke Networks va TIA yoʻriqnomalari-qoʻllab-quvvatlaydigan sohaning eng yaxshi amaliyoti-bu ishga tushirishdan oldin har bir oʻrnatilgan magistralda qoʻshishni yoʻqotish va uzluksizlik sinovini oʻtkazishdir.
Magistral kabellar uchun multimodedan ko'ra bitta rejimni qachon tanlashim kerak?
Agar havolalaringiz odatiy multimodli ulanishdan oshib ketganda (100Gda OM4 uchun taxminan 300–400 m), kampus yoki binolararo ulanish zarur boʻlganda yoki-uzoq muddatli yangilash rejangiz kogerent optika va yuqori-tezlikli bitta rejimli uzatgichlarni qoʻllab-quvvatlasa, yagona rejimni tanlang. Xarajat asosiy omil bo'lgan{8}}qisqa ichki qurilish ishlari uchun ko'p rejimli (OM4 yoki OM5) ko'pincha tejamkorroq tanlov bo'lib qoladi.
Magistral kabellar kelajakdagi tezlikni oshirishni qo'llab-quvvatlay oladimi?
Koʻpgina hollarda,-koʻrsatilgan tolalar soni, ulagich turi va qutblanish usuli keyingi tezlik darajasini hisobga olgan holda tanlangan. Masalan, 40G parallel optikasi uchun moʻljallangan 12-tolali OM4 MPO magistral oʻrnatilgan tola yuqoriroq tezlikdagi havolani yoʻqotish byudjetiga toʻgʻri kelsa, har bir uchida faqat qabul qiluvchilarni oʻzgartirish orqali 100G ga oʻtishni qoʻllab-quvvatlaydi. Dizayn bosqichida yangilanishni rejalashtirish, keyinchalik qayta kabel o'tkazishga qaraganda ancha arzon.
Yakuniy mulohazalar
Magistral kabel tizimlashtirilgan kabel tizimining tashkiliy asosidir: bir nechta tolali ulanishlarni maʼlumotlar markazi orqali alohida boʻshashmasdan koʻra tozaroq va oldindan bashorat qilinadigan tarzda oʻtkazadigan yigʻma, oldindan tugatilgan yigʻma. Zamonaviy tolali muhitda magistral kabellar odatda atrofida quriladiMPO/MTP ulanishichunki u 40G, 100G va 400G dizaynlari talab qiladigan zichlik va parallel{0}}optik arxitekturalarni qoʻllab-quvvatlaydi.
Magistral kabelni to'g'ri tanlash har kim mahsulot katalogini ochishdan oldin qabul qilingan arxitektura qarorlariga bog'liq: joriy va rejalashtirilgan tezlik darajalari, media turi,ulanish strategiyasi, qutblanish usuli, marshrutni rejalashtirish va oʻrnatishdan keyingi-tasdiqlash. Bu qismlarni buyurtma berishdan oldin darhol oling va magistral kabellar ma'lumotlar markazining kabel infratuzilmasidagi eng ishonchli qurilish bloklaridan biriga aylanadi. Ularni noto‘g‘ri tushunsangiz, qayta{3}}buyurtmalar, loyiha kechikishlari va kabellarning o‘zidan ancha qimmat turadigan muammolarni bartaraf etish seanslarini ko‘rib chiqasiz.
